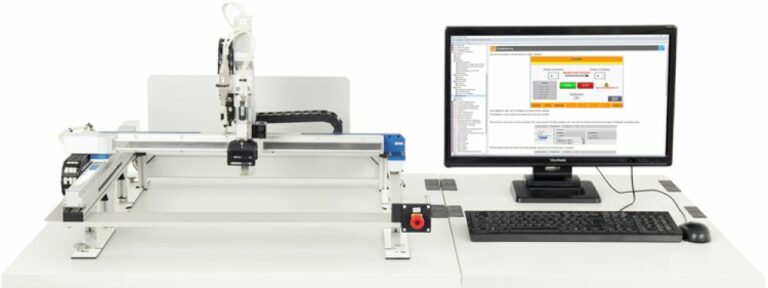

Der CPR-1 vermittelt Grundlagen moderner Robotik anhand eines realistischen 3-Achs-Portalroboters. Lernende können Bewegungen programmieren, Prozesse steuern und so Kompetenzen aufbauen, die in Automatisierung und Industrie 4.0 unverzichtbar sind.
Realistisches Training mit einem echten Portalroboter
Kompakter Aufbau, ideal für Schule & Ausbildung
Modular erweiterbar für komplexere Szenarien
Didaktisch aufbereitete Trainingskurse
Funktion und Verwendung

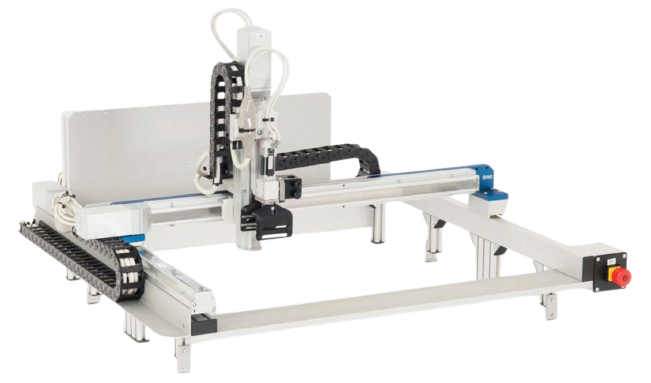

Der Portalroboter dient dazu Pick&Place- oder auch Lagerungsaufgaben mit Werkstücken durchzuführen. Weitere Aufgaben wie Stapelung von Werkstücken, Lagerung, Konturen abfahren uvm. sind ebenfalls möglich. Mit Hilfe der Stifthalterung können Stifte fixiert und zum Zeichnen von Figuren verwendet werden. So wird die Programmierung von Kreisen, Rechtecken oder auch Dreiecken bildlich dargestellt. Die Stifte, oder auch die Arbeitsoberflächen, können nicht durch Fehlbedienung beschädigt werden, da sich der Stifthalter in diesem Fall automatisch entkoppelt. Der Stifthalter kann dann jederzeit wieder befestigt werden.
> Portalroboter mit 3 kartesischen Achsen (X, Y, Z)
> Steuerung über moderne Softwareumgebung
> Kompatible Schnittstellen für Sensorik und Aktorik
> Präzises Handling von Werkstücken
> Erweiterungen für Automatisierungsszenarien verfügbar
Projektausstattung
> 3-Achs-Portalroboter mit Greifer
> SIMATIC S7-1215C + KTP700
Technische Daten 3-Achs Roboterarm
> Fahrweg Achse X-Richtung: 500 mm
> Fahrweg Achse Y-Richtung: 500 mm
> Fahrweg Achse Z-Richtung: 150 mm
> Tragkraft: max. 300 g
> 24 V Servo-Technologie
> Elektrischer 2-Punkt Greifer

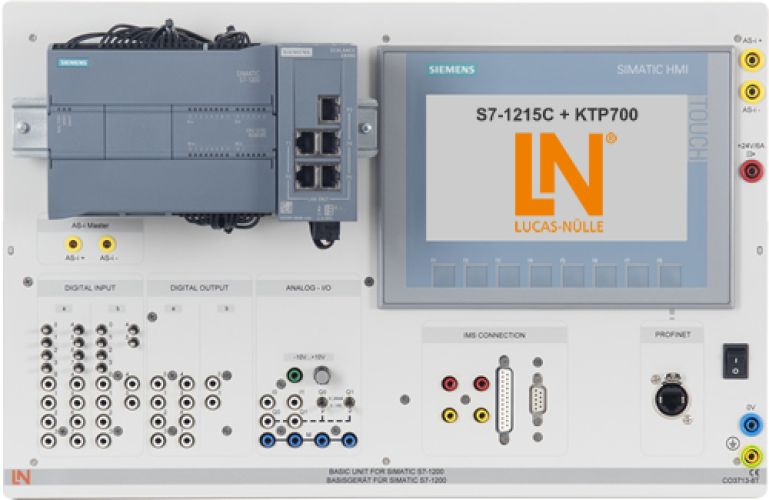

Technische Daten SIMATIC S7-1215C + KTP700
> SIMATIC S7-1200 mit CPU 1215C DC/DC/DC
> Stabiles Pultgehäuse mit rutschfesten Füßen
> Integrierte Stromversorgung: 24V/5A DC
> Buchsen für NOT-AUS-Schleife (Spannungsfreischaltung der Ausgabebaugruppen)
> 1 Ethernet / ProfiNet Schnittstelle
> Programmiersprache: STEP 7 ab V 10.5
Entdecken Sie eine breite Anzahl an Kursen, maßgeschneidert an Ihren Bildungsauftrag.
Wertvolles Wissen und spannende Inhalte stehen Ihnen
zur Verfügung.
Lassen Sie sich persönlich beraten und erhalten Sie ein maßgeschneidertes Angebot für Ihr Trainingssystem.
Regelmäßige Software-Updates, neue Übungen und kontinuierlicher technischer Support.
Lassen Sie sich persönlich beraten und erhalten Sie ein maßgeschneidertes Angebot für Ihr Trainingssystem.
Kontakt
Modular aufgebaut, industrienah konzipiert, sofort einsatzbereit
